Thích hợp cho bộ tản nhiệt máy phát điện Cummins

Thích hợp cho bộ tản nhiệt máy phát điện Cummins Nhà sản xuất

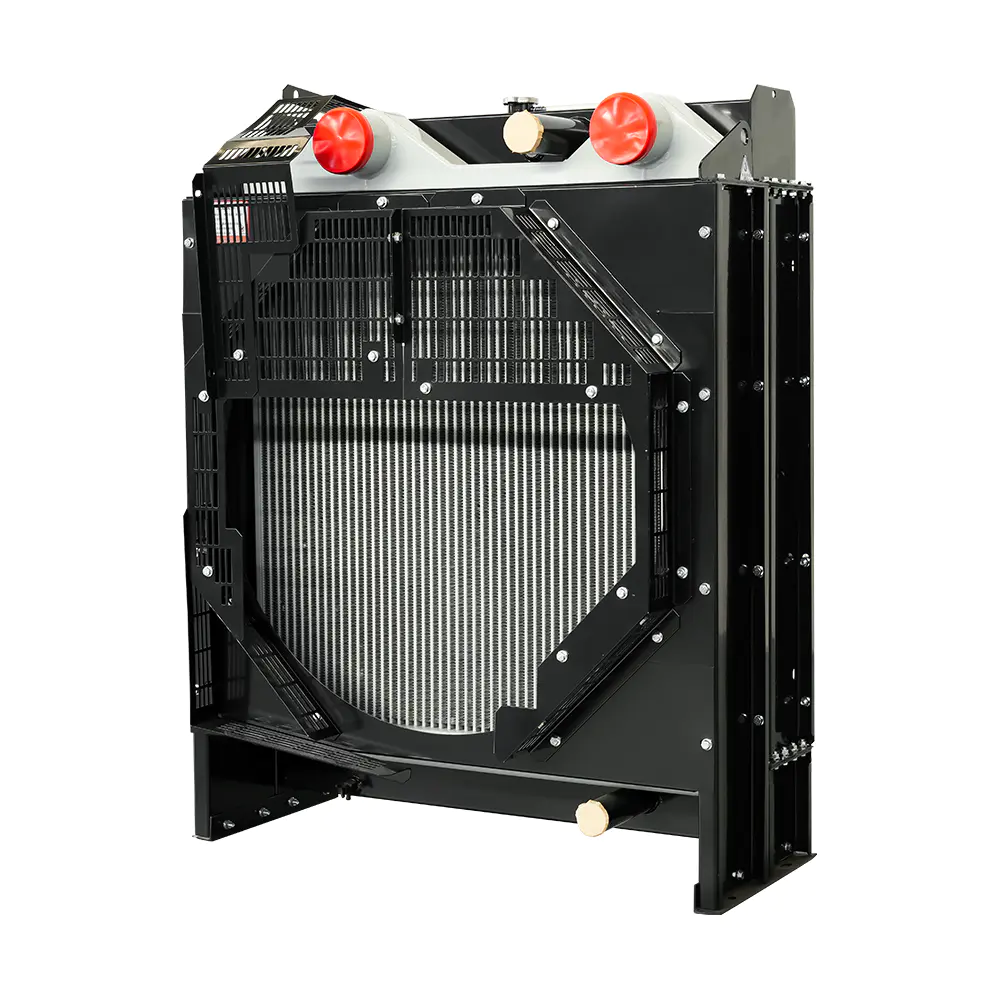

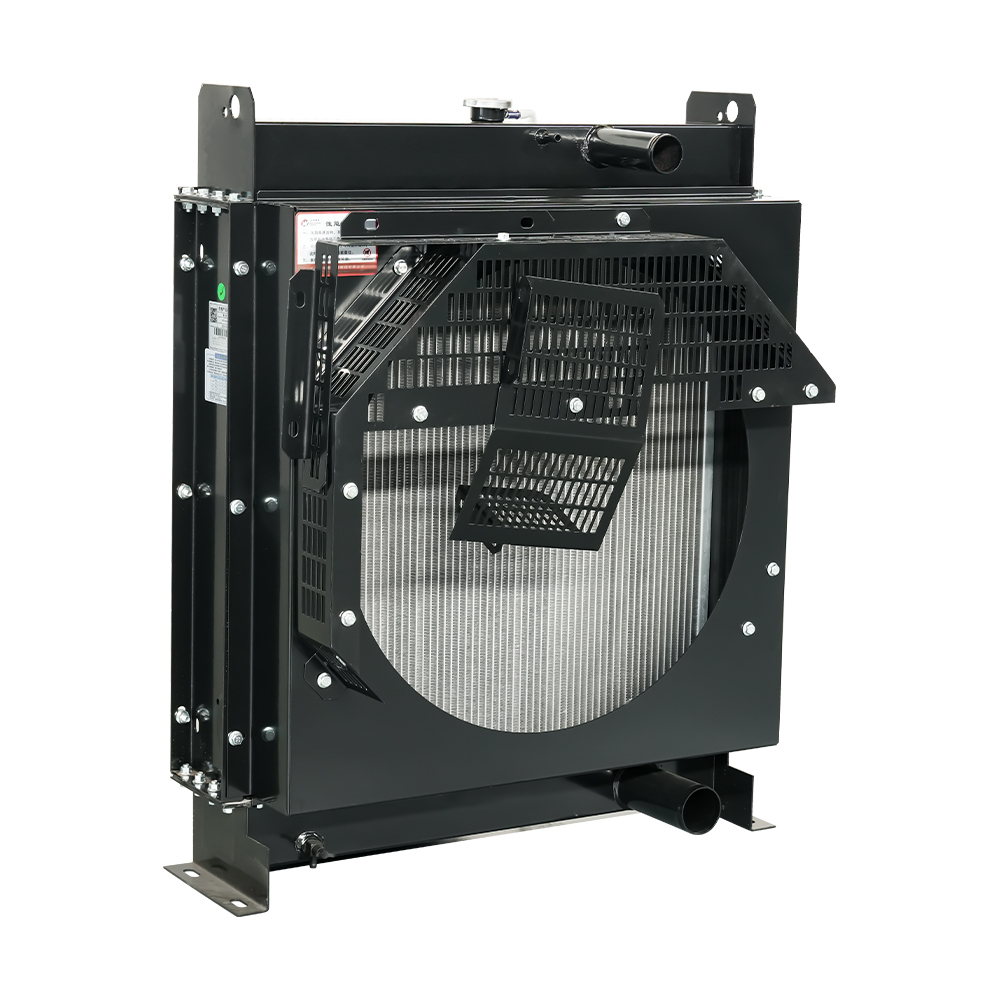

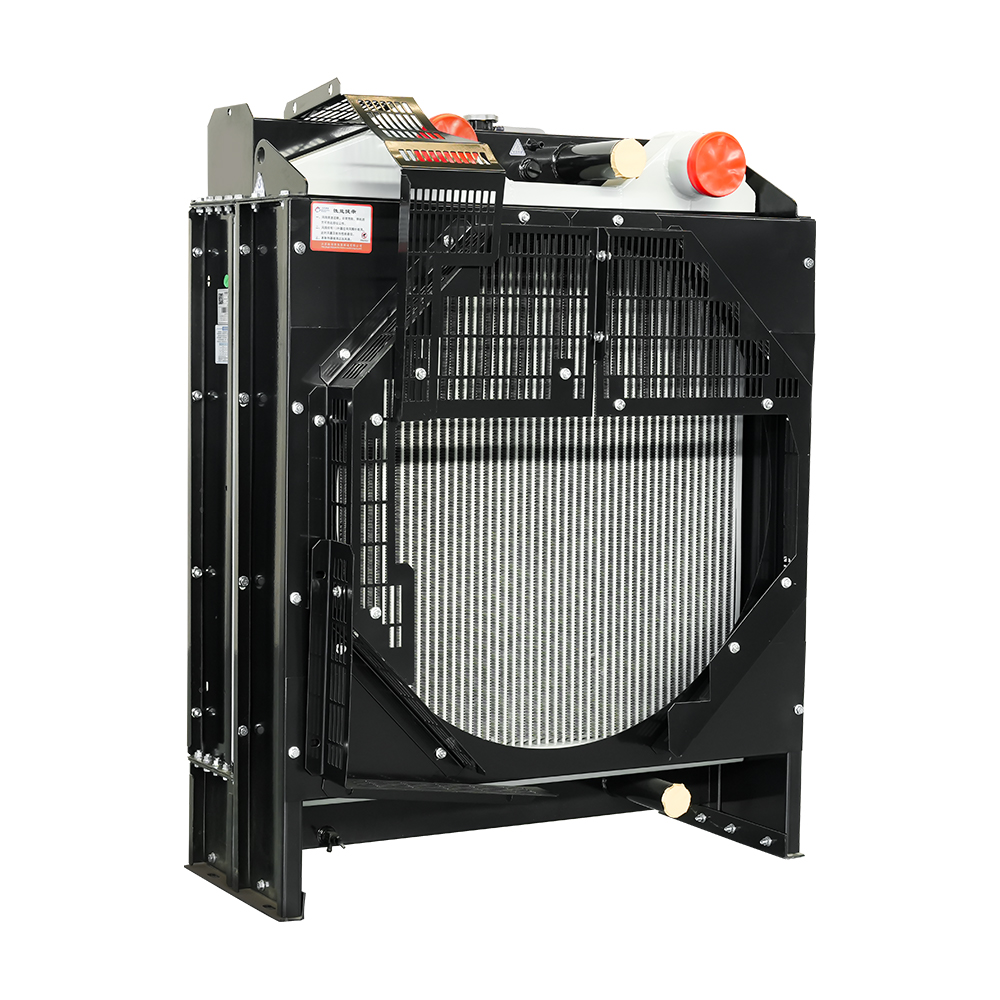

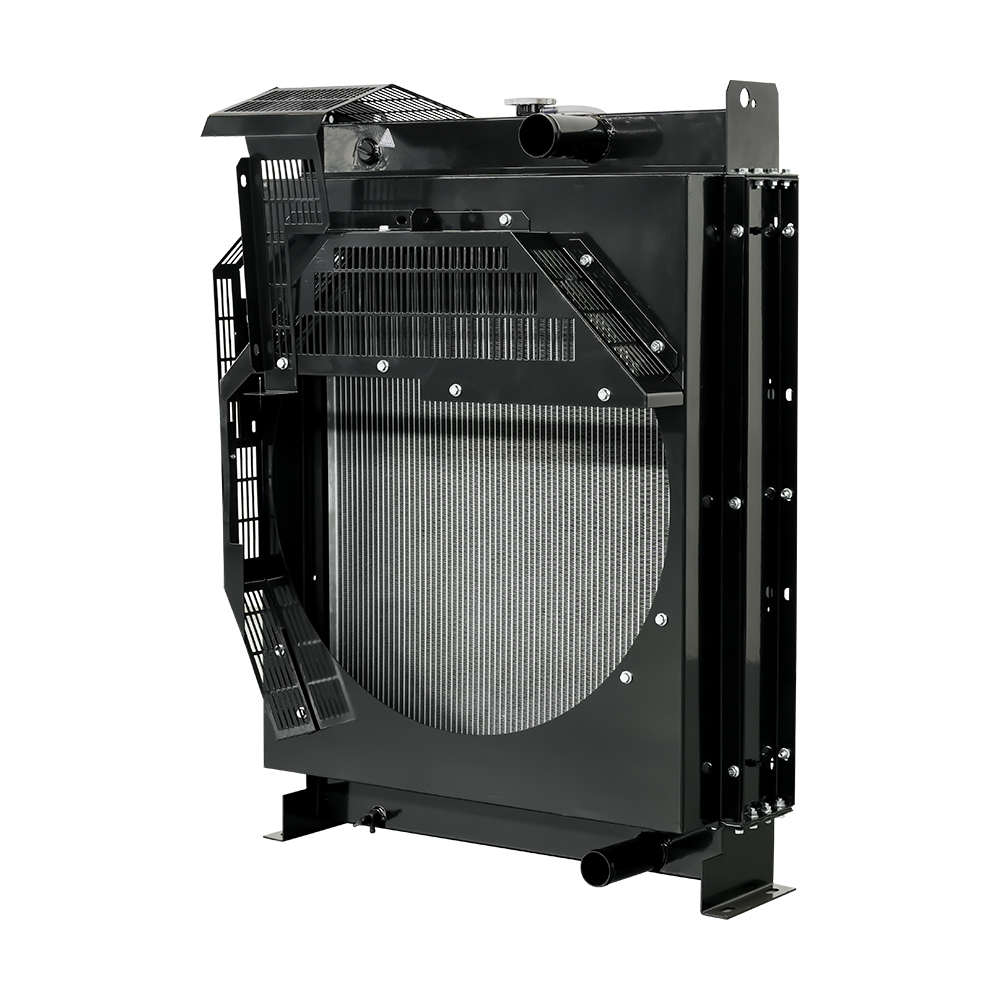

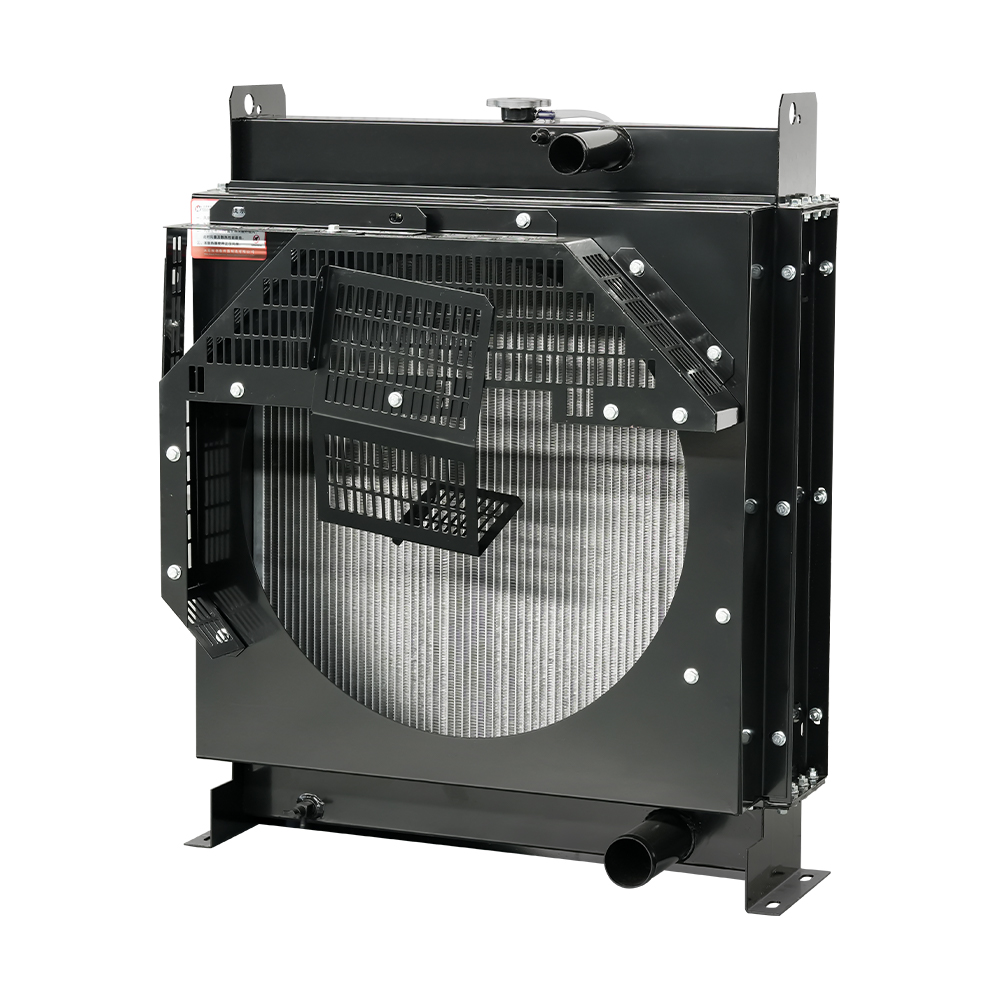

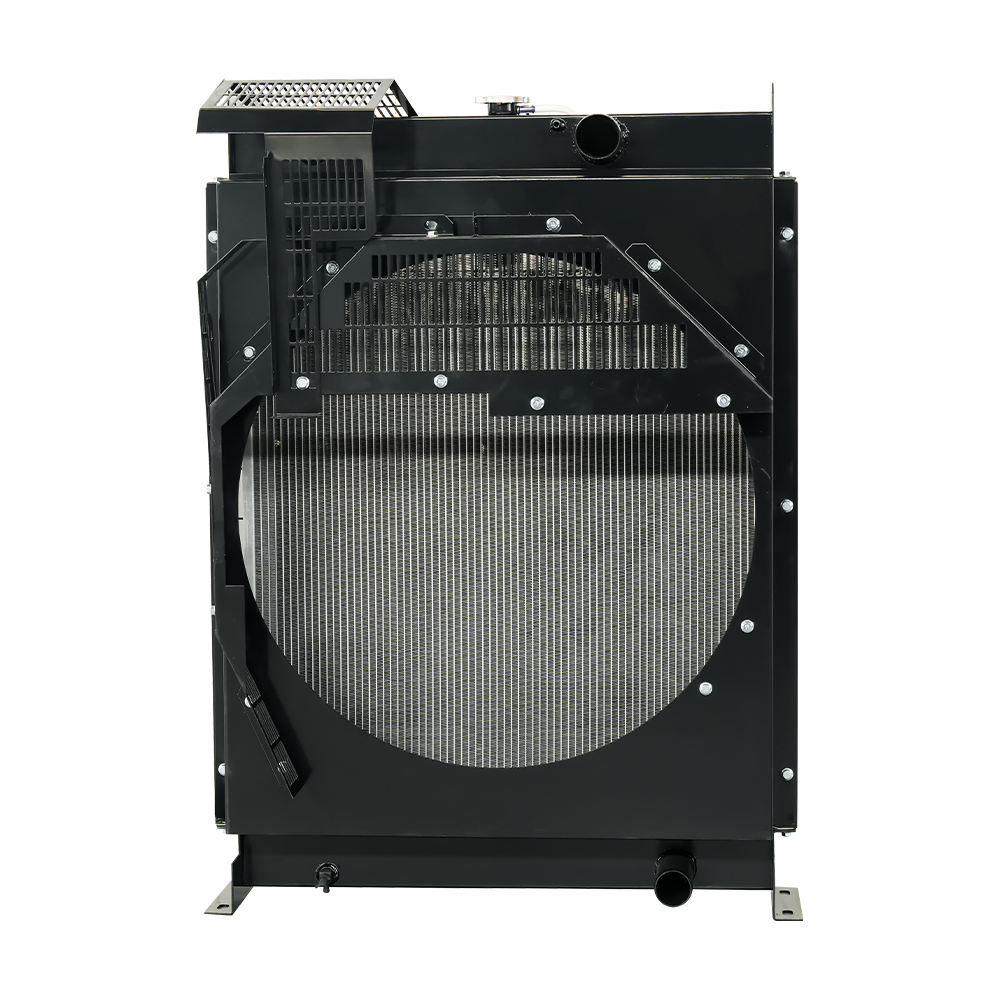

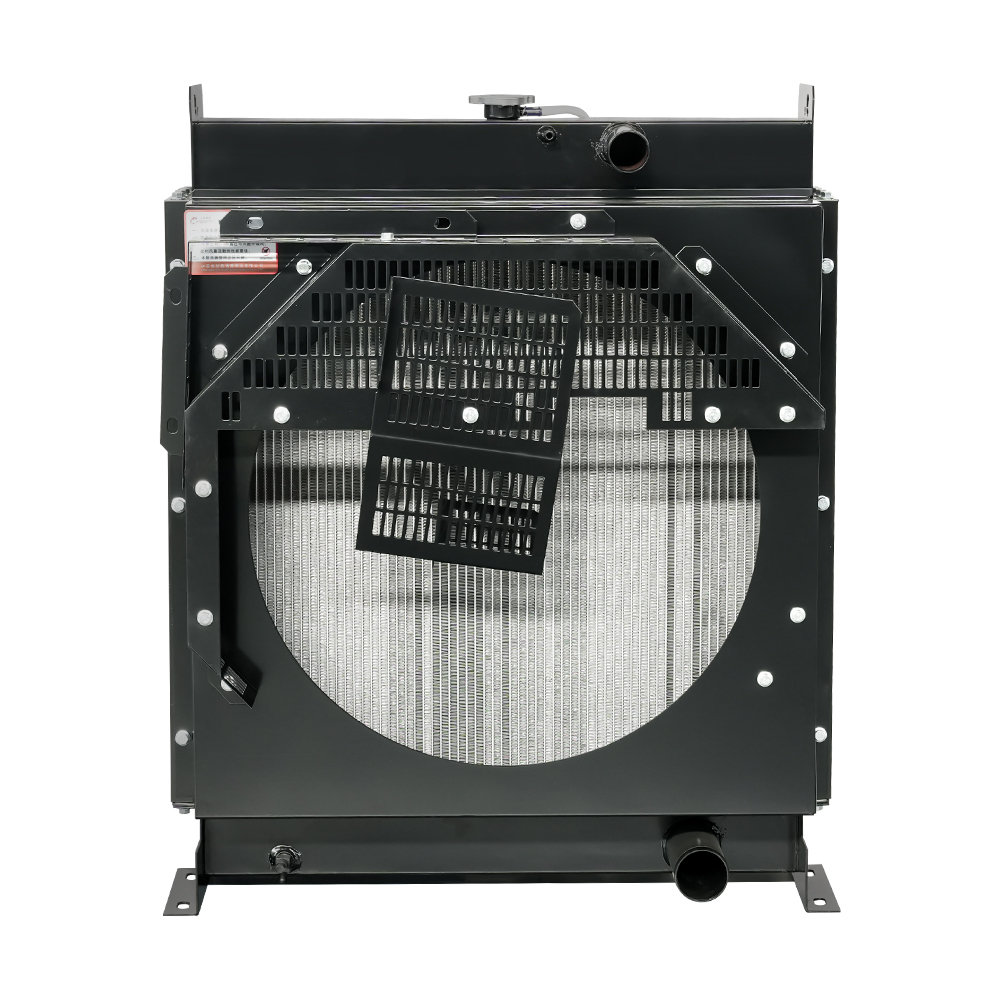

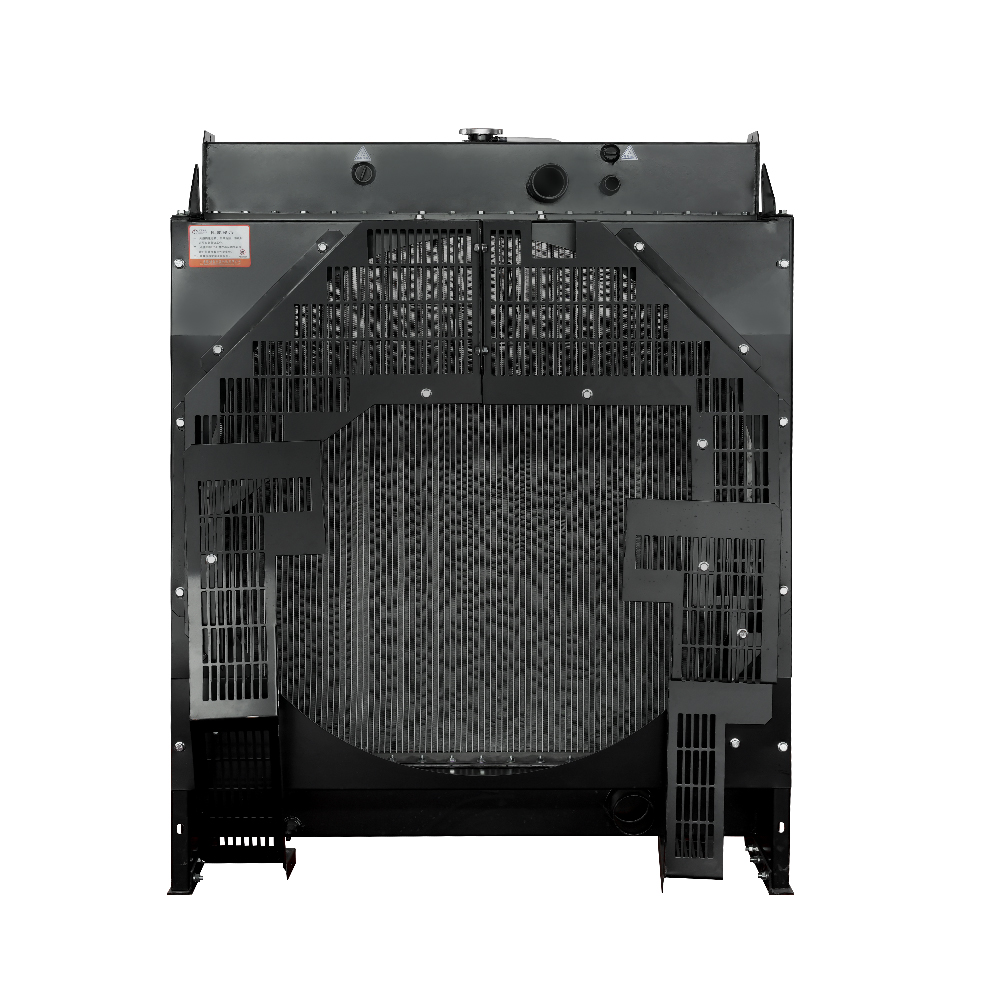

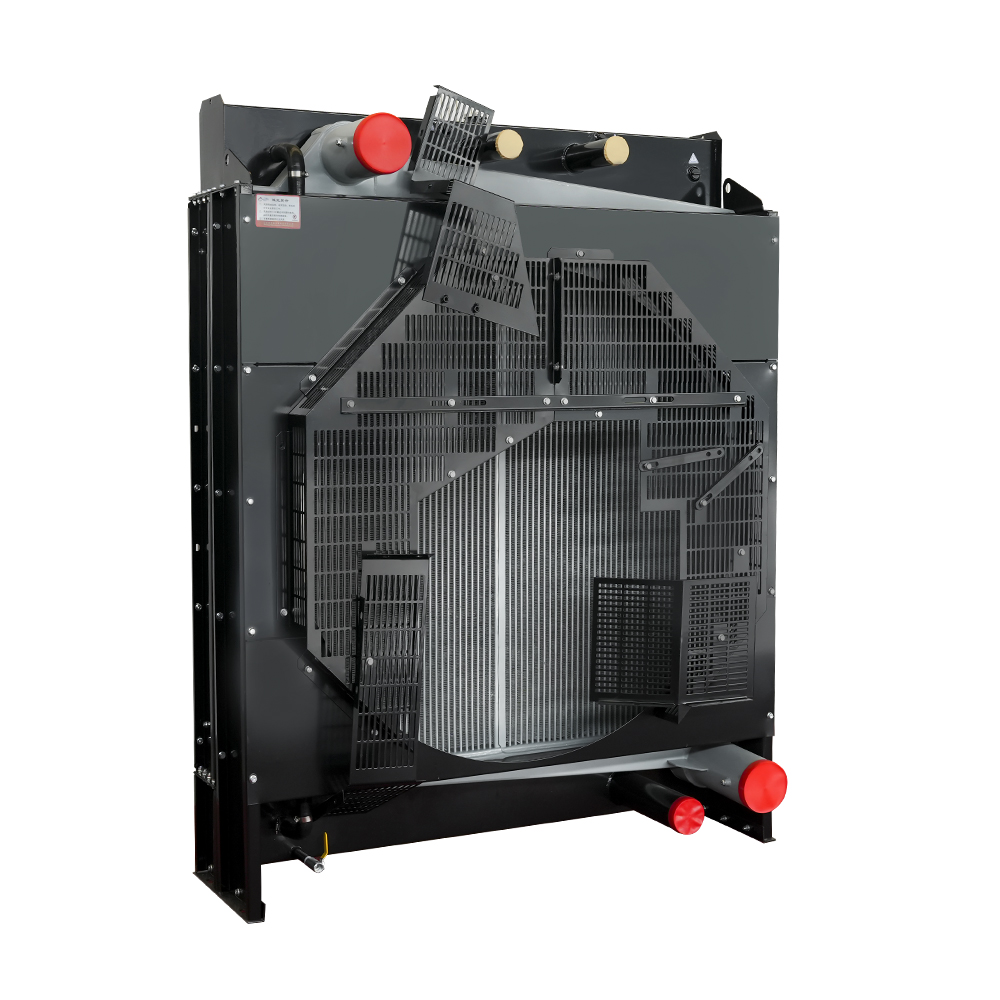

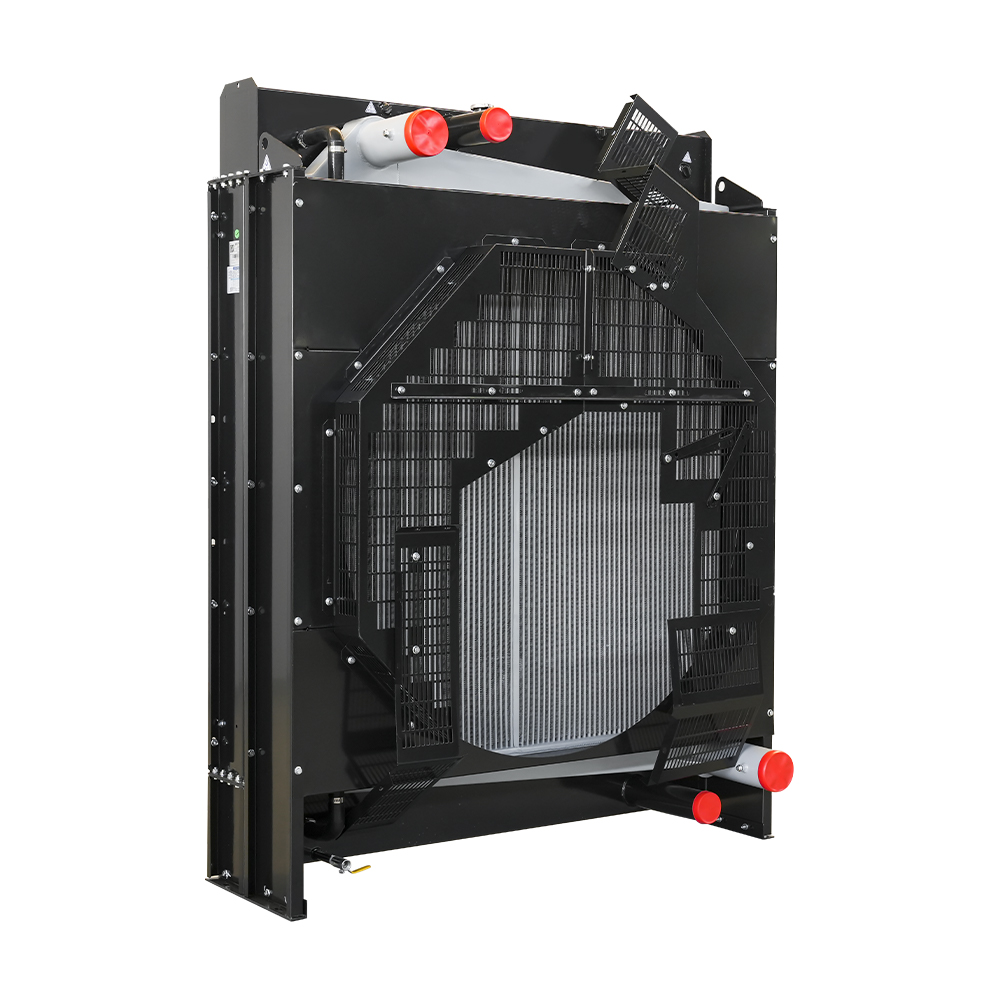

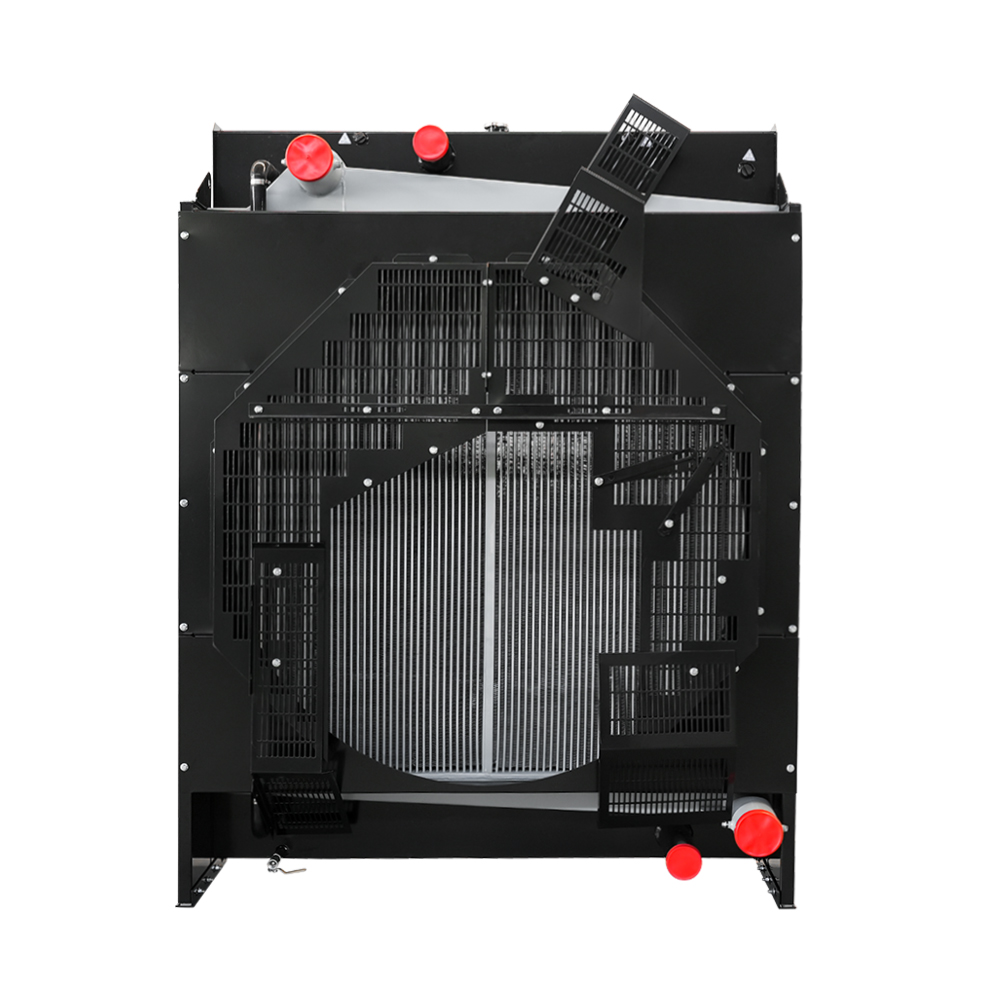

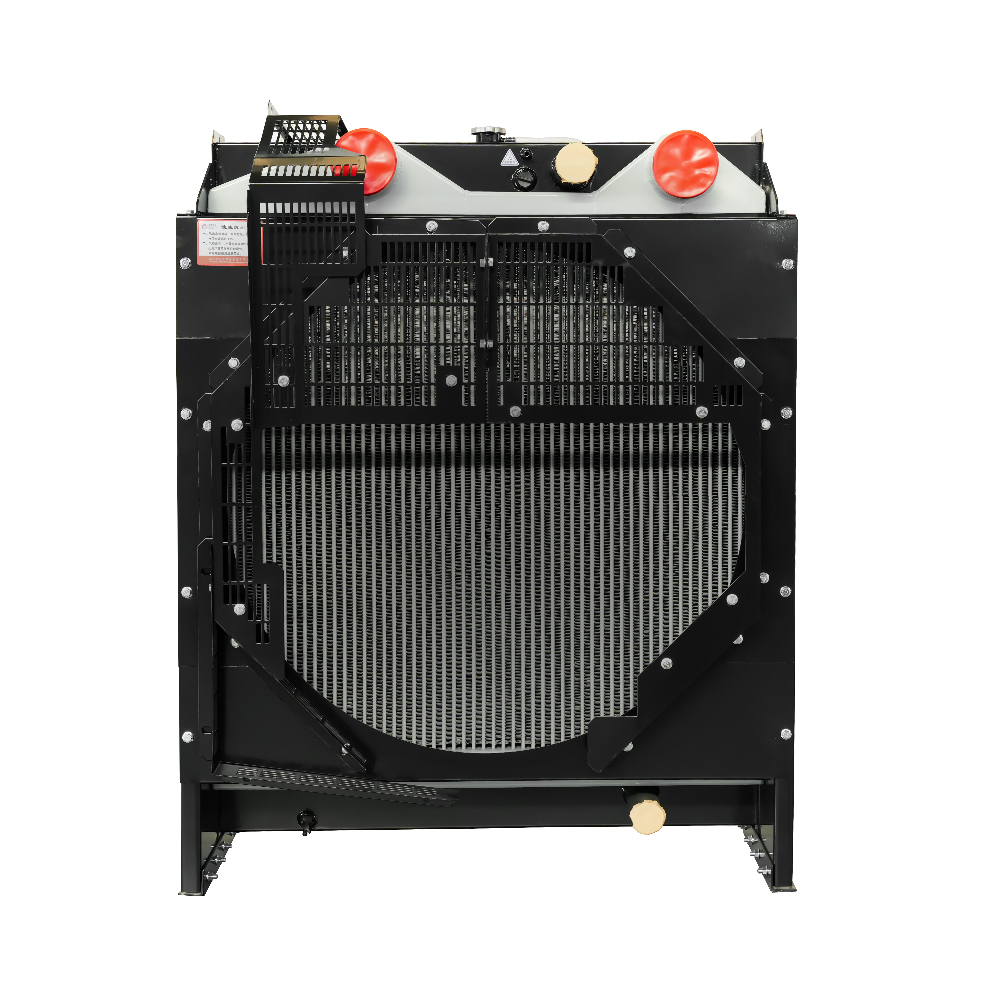

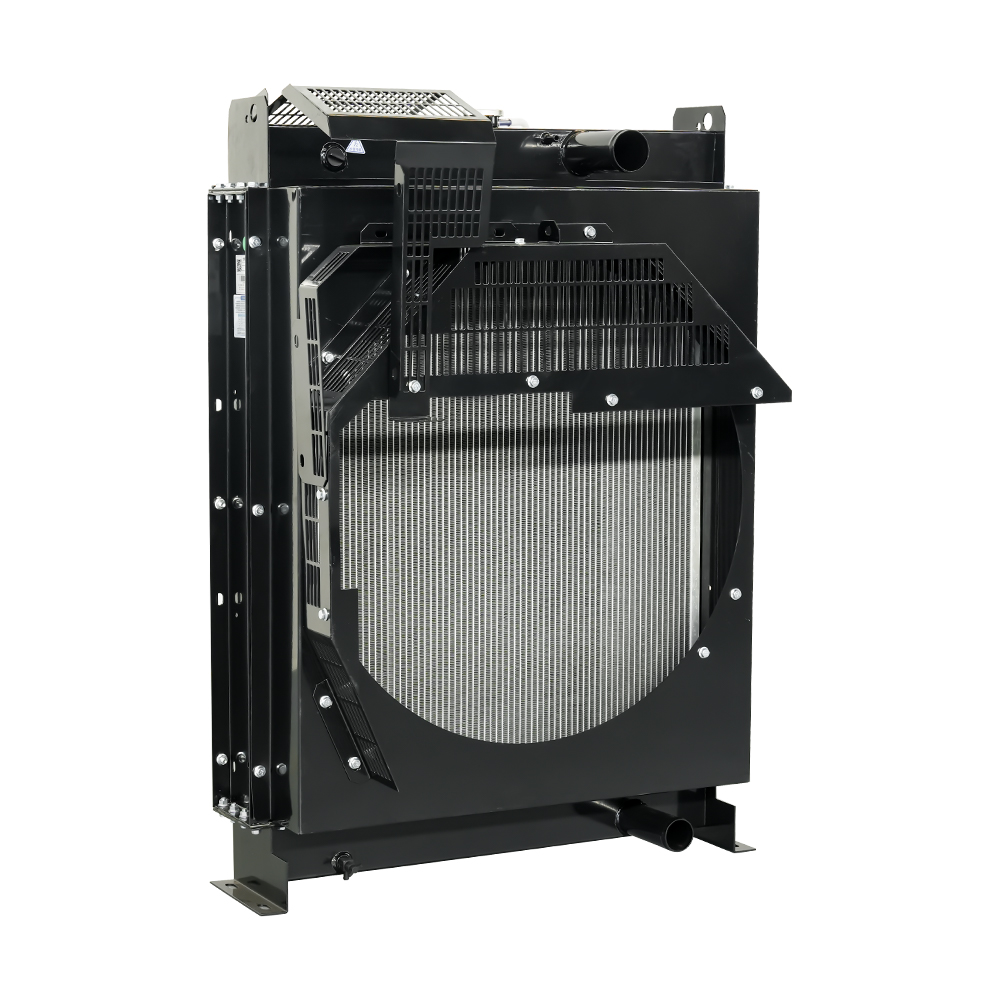

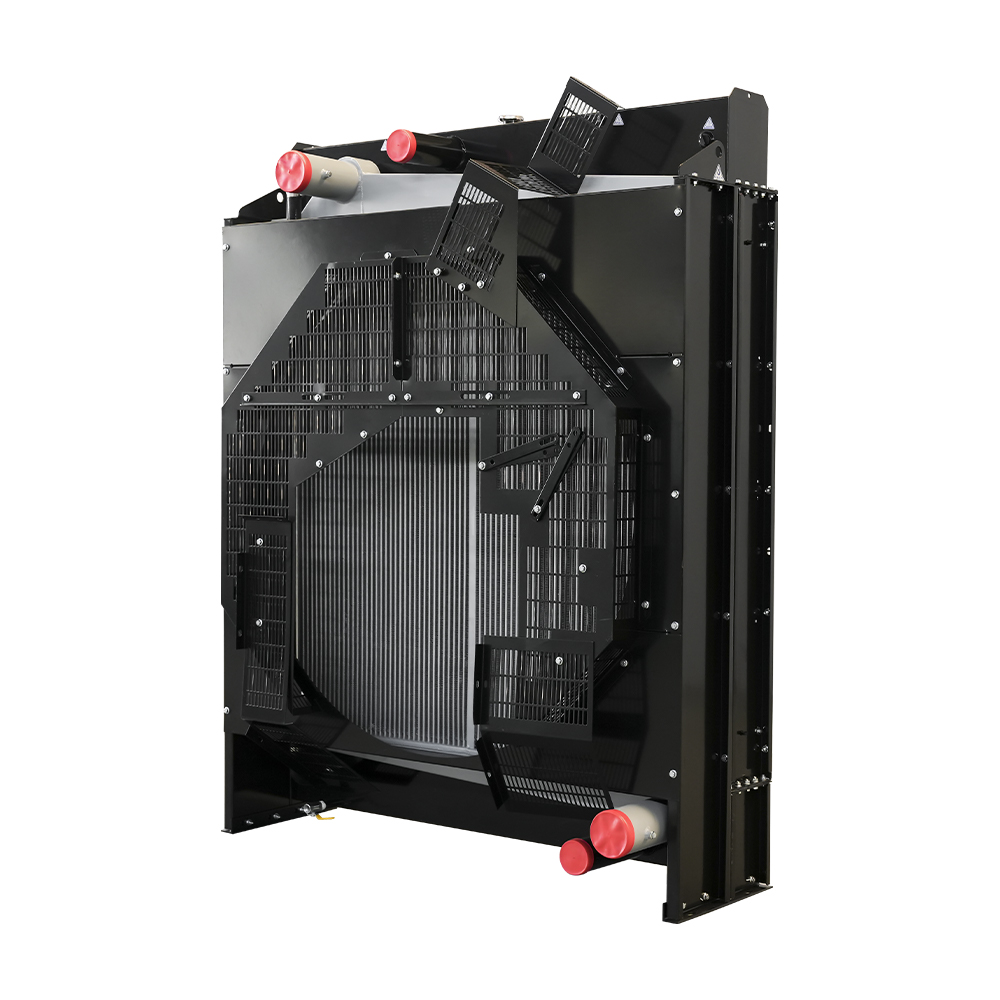

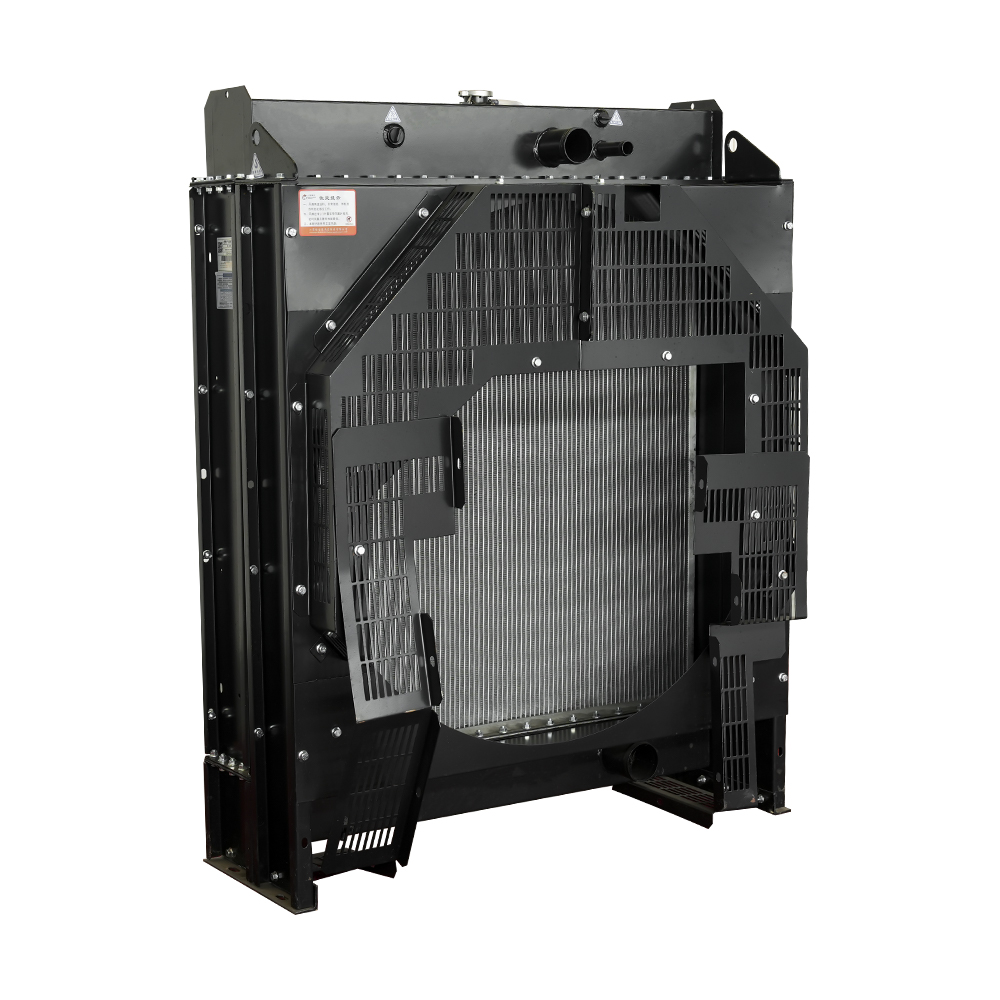

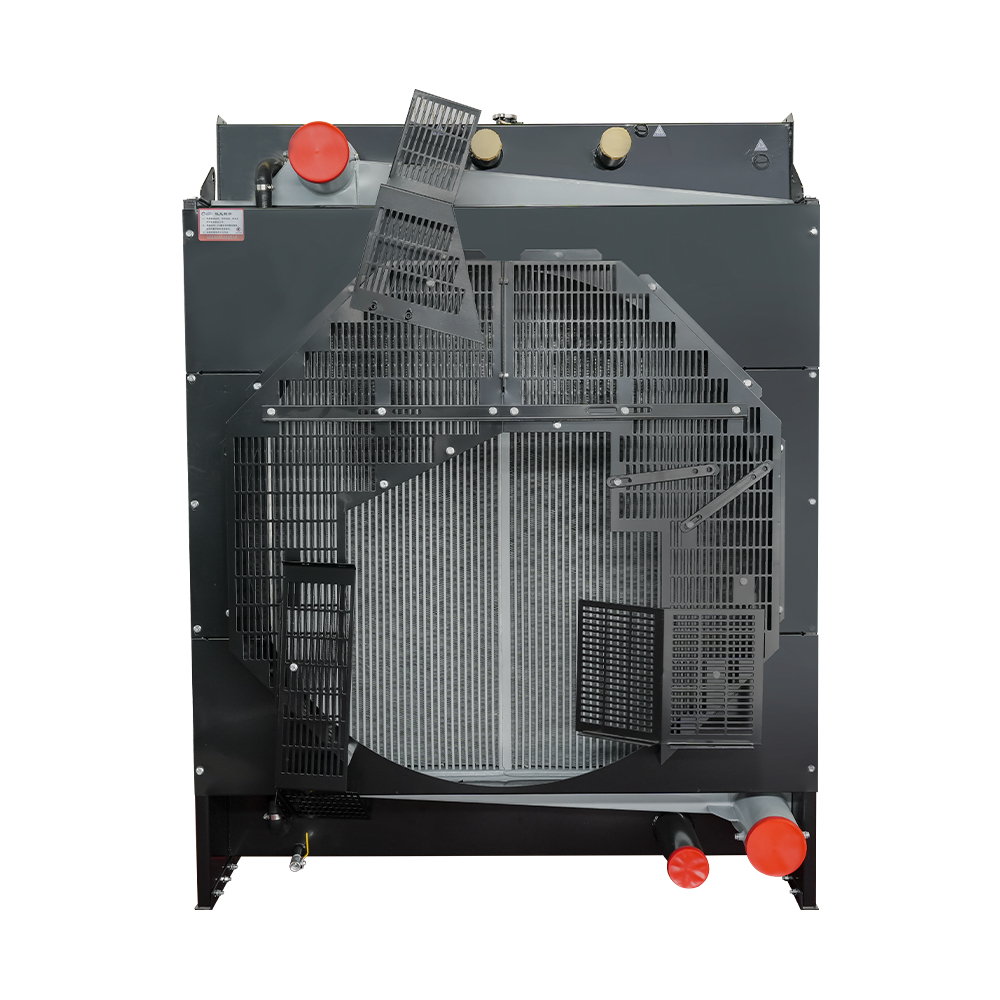

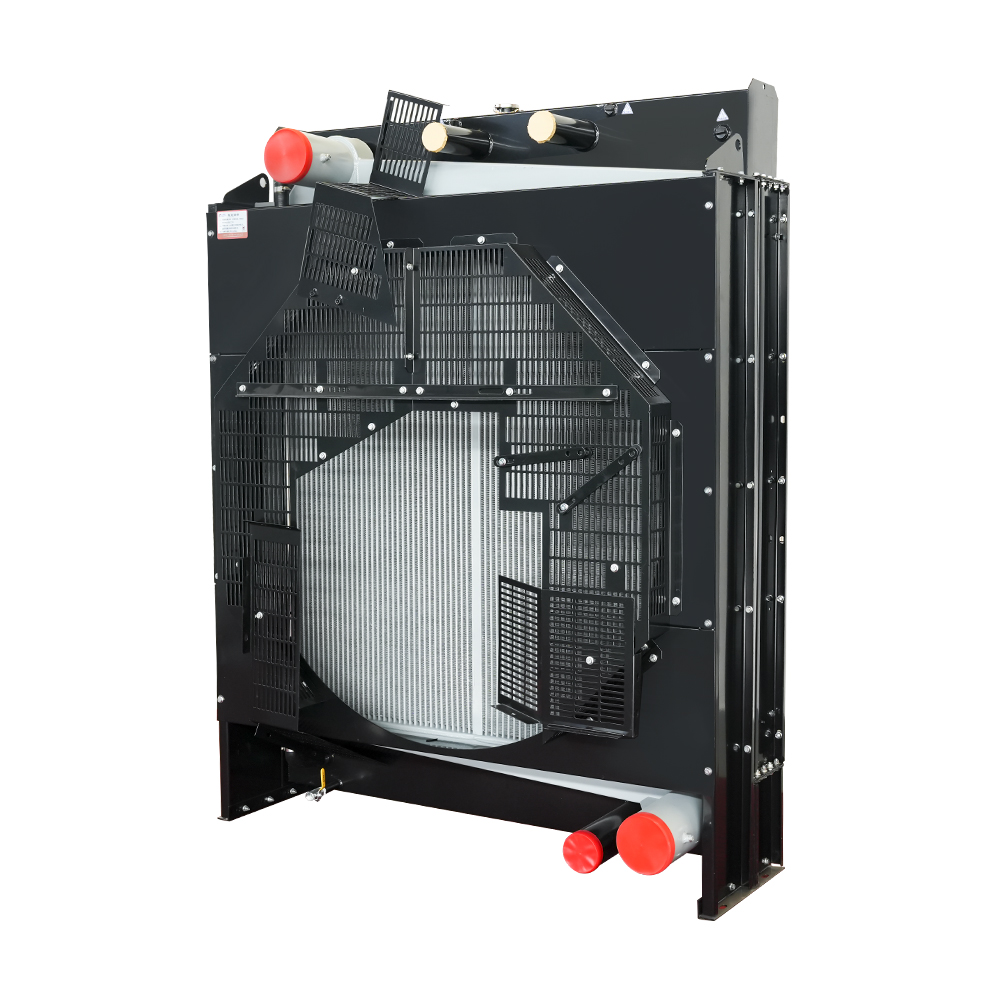

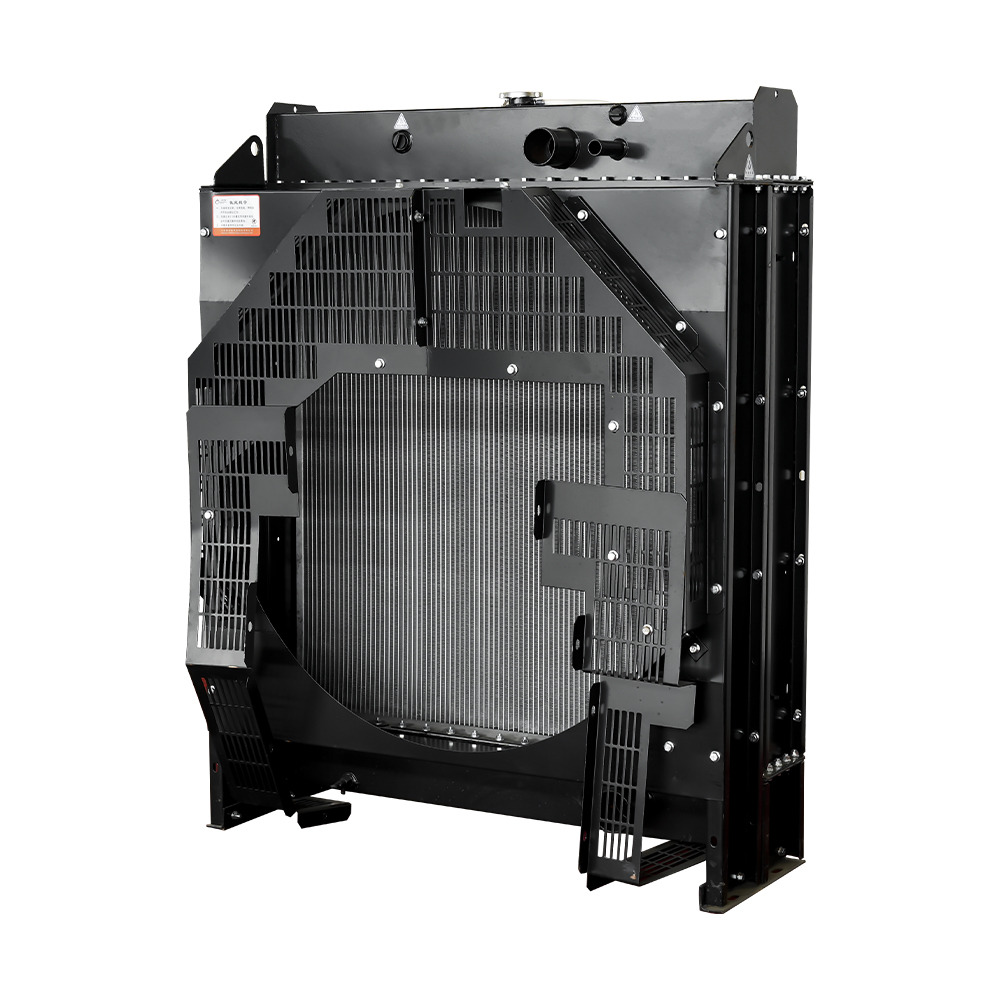

Bộ tản nhiệt máy phát điện Cummins là hệ thống làm mát hiệu suất cao được thiết kế cho các bộ máy phát điện diesel Cummins hoạt động trong các ứng dụng dự phòng công nghiệp, thương mại, hàng hải và khẩn cấp. Chúng tôi cung cấp cả bộ tản nhiệt lõi nhôm và lõi đồng, cho phép khách hàng lựa chọn giải pháp lý tưởng cho các yêu cầu về khả năng làm mát, độ bền và ngân sách cụ thể của họ.

Không. người mẫu Kích thước lắp đặt
Đường kính* Chiều cao trung tâm 		Kích thước tản nhiệt
Chiều cao * Chiều rộng * Độ dày 		Nước
công suất
（L） 		Nhiệt
tản nhiệt
Khu vực
（M²）
1 4BT3.9-G2 Φ515*415 778*620*199 7.4 19.1
2 4BTA Φ560*459mm 932*766*457*345mm 12.4 18.3
3 4BTA3.9-G13 Đường trước 650*1026*225mm 15.6 26.9
4 4BTA-D Ổ đĩa động cơ 972*766*582MM 13.5 31.7
5 6BTA Φ640*489mm 992*766*515*440mm 13.2 19.9
6 6BTAA Φ645*489mm 992*816*589*450mm 16.1 21.4
7 6BTAA-D Ổ đĩa động cơ 1175*1006*744mm 27.5 32.7
8 6BTA-D Ổ đĩa động cơ 1095*906*677mm 24.5 32.7
9 6CTA Φ690*559mm 1153*800*405*370mm 17.1 31.9
10 6CTAA φ810*622mm 1215*956*629mm 31 38.6
11 6CTAA8.3-G9-D Ổ đĩa động cơ 1395*1056*744mm 32.4 74.9
12 6CTA-D Ổ đĩa động cơ 1095*906*677mm 25.8 45.8
13 6LTAA Φ792*621mm 1215*956*559*379mm 31 38.6
14 6LTAA9.5-G1 Φ850*691mm 1395*1056*639*434mm 32.4 74.9
15 6LTAA9.5-G1-D Ổ đĩa động cơ 1395*1056*744mm 34 93.3
16 6ZTAA13-G3 φ1000*676mm 1341*1110*418mm 21.1 67.9
17 6ZTAA13-G4 Φ1040*793mm 1665*1256*545*380mm 48.3 150.8
18 6ZTAA13-G4-D Ổ đĩa động cơ 1575*1286*1135mm 48.4 152
19 F2.8-G3 φ520*400mm 788*626*239mm 8.8 17.8
20 HC2627-GD Ổ đĩa động cơ 1845*1577*715mm 60.1 138.8
21 K50N-G10-D Ổ đĩa động cơ 2674*2619*1414mm 306.7 464.5
22 KTA19-G4 Φ1100*774mm 1573*1256*737*464mm 42 57.3
23 KTA19-G8 Φ1100*774mm 1590*1255*736*465mm 45.4 99.3
24 KTA19-P750 Φ1100*774mm 1590*1256*737mm 49.9 152
25 KTA19-P840 Φ1280*951mm 1895*1456*980*578mm 104.3 138.8
26 KTA38-G(G2) Φ1360*991mm 1975*1756*672*422mm 84.7 129.5
27 KTA38-G2A Φ1556*991mm 1970*1756*579mm 88.3 179.7
28 KTA38-G5 Φ1556*991mm 1997*1756*630mm 88.3 179.7
29 KTA38-G9 Φ1556*991mm 2075*1756*672572mm 93.6 233.9
30 KTA50-G12 Φ1740*1120mm 2249*2169*1134*686mm 213.1 307.8
31 KTA50-G15-P Φ1740*1170mm 2344*2219*1114mm 218.4 409.6
32 KTA50-G16A Φ1840*1270mm 2534*2269*1184*734mm 280.6 378
33 KTA50-G3 Φ1570*1075mm 2176*2019*767662mm 100 220.1
34 KTA50-G3-D Bốn động cơ 2164*2019*848mm 97.5 311.4
35 KTA50-G8 Φ1556*1110mm 2240*2115*894*840mm 238.1 284.3
36 KTA50-G8-D Ổ đĩa động cơ 2238*2243*1025mm 237.9 307.8
37 KTA50-GS8-P Φ1630*1030mm 2144*2215*1159mm 200.7 290.9
38 KTAA19-G5 Φ1120*921mm 1850*1450*640mm 66.3 212.4
39 KTAA19-G7 Φ1150*815mm 1799*1406*806*540mm 74.5 123.7
40 KTAA19-G7-8 Φ1150*815mm 1773*1520*822*422mm 81.8 122.6
41 KTAA19-P818 φ1150*861mm 1820*1406*806*405mm 71.4 123.7
42 KTAA38-G9A Φ1560*1174mm 2294*2119*763*511mm 103.2 316.5
43 MTAAII-G3 Φ910*650mm 1324*1106*624*529mm 39.4 69.5
44 MTAII-G2A Φ900*625mm 1280*1006*606*441mm 31.1 35.8
45 N855-DM- Φ950*761mm 1635*1106*797*577mm 65.1 78.8
46 NTA855-G1 Φ850*650mm 1299*1006*586*336mm 30 36.1
47 NTA855-G1A Φ900*656mm 1299*1006*586*336mm 30 36.1
48 NTA855-G2A Φ900*656mm 1300*1006*586431mm 30 36.1
49 NTA855-G4 Φ900*650mm 1299*1006*586*431mm 30.9 45.1
50 NTA855-P500 Φ950*656mm 1285*1056*586*336mm 36.2 64.6
51 NTAA855-G7 Φ950*650mm 1324*1106*614*529mm 41.7 68
52 NTAA855-G7A
53 NTAA855-G7A-D φ930*716mm 1475*1156*1090mm 41.3 103.6
54 QSB7-G5 Φ900*646mm 1340*1036*779*680mm 32.2 73
55 QSK19-G11 Φ1140*951mm 1880*1536*650*577mm 70.7 176.4
56 QSK19-G4 Φ1140*951mm 1880*1536*650*577mm 67.5 145.1
57 QSK23-G3 φ1350*961mm 1925*1576*876*525mm 65.2 157.5
58 QSK50-G17 Φ1840*1370mm 2695*2420*1000*920mm 140.8 425.4
59 QSK60-G23-P Φ2020*1390mm 2714*2619*1192mm 306.7 464.5
60 QSK60-G4-P Φ2020*1390mm 2714*2619*1205mm 306.7 464.5
61 QSK60-G8-P Φ2020*1390mm 2714*2619*1205mm 315.5 570.7
62 QSL8.9-G4 φ800*691mm 1395*1126*710*450mm 34 78.8
63 QSL9-G7 Φ900*646mm 1340*1190*630mm 40.2 88.7
64 QSMII-G2 Φ944*686mm 1375*1106*504mm 41.7 68
65 QSMII-G2-D φ930*649mm 1348*1190*1028mm 32.7 79.2
66 QSMII-G4 φ944*686mm 1375*1106*624*404mm 43.7 90.1
67 QSMII-G6 φ944*686mm 1375*1106*624*404mm 45.4 110.7
68 QSNT-G3 Φ945*656mm 1320*1106*614*404mm 39.4 69.5
69 QSNT-G4X Φ945*656mm 1515*1256*625*415mm 53 139.8
70 QST30-G4 φ1570*1070mm 2144*1919*974*684mm 166.9 203
71 QSX15-G8 φ1155*866mm 1645*1426*700*505mm 61.1 115.3
72 QSZ13-G2 Φ1040*793mm 1665*1255*610*505mm 46.9 129.5
73 QSZ13-G3 φ1040*793mm 1665*1256*610*380mm 44.6 106.5
74 QSZ13-G310 φ1150*811mm 1665*1276*680*450mm 46.9 129.5
75 QSZ13-G7 φ1150*811mm 1665*1276*680*450mm 44.6 106.5
76 VTA28-G5 Φ1260*961mm 1925*1706*567mm 72 175.3
77 VTA28-G6 Φ1460*961mm 1925*1706*812mm 72 175.3
78 WS---1000KW-000211000YZ Bộ trao đổi nhiệt Bộ trao đổi nhiệt Bộ trao đổi nhiệt Bộ trao đổi nhiệt
79 WS---100KW--000211000 Ổ đĩa động cơ 1447*1414*1081mm lõi đã mua lõi đã mua
80 WS---180KW-6CTA8.3-002035 Bể nước nằm ngang 1159*2120*1300mm 40.2 lõi đã mua
81 WS---610KW-KTA19-G8A-0002 Bể nước nằm ngang 1510*2442*1910mm Bể nước nằm ngang lõi đã mua
82 WS---K50N-G10-000211000 Ổ đĩa động cơ 2120*3706*2055mm lõi đã mua lõi đã mua
83 WS---KT38-GA-000211000 Bể nước nằm ngang 1510*2445*2065mm Bể nước nằm ngang Bể nước nằm ngang
84 WS---KTA38-G5-000211000YZ Bể nước nằm ngang 1515*3460*2065mm lõi đã mua lõi đã mua
85 WS---KTA50-G16A-000211000 Bể nước nằm ngang 1588*5670*2186mm lõi đã mua lõi đã mua
86 WS---KTA50-G3-01031100JZX Bể nước nằm ngang 1490*3613*2056mm lõi đã mua lõi đã mua
87 GK---KTA19-P600-002120100 Bộ trao đổi vỏ và ống 510*820*355mm 16 5.2
88 GK---KTA38-P830-00222100 Bộ trao đổi vỏ và ống 515*1240*350mm 20 8
89 GK---NTA855-P300-00102010 Bộ trao đổi vỏ và ống 570*605*365mm 10 2.2
90 HBJ---1090KW-KTA38-G9-211 523*309mm 1790*1730*580mm 111 15
91 HBJ---1090KW-KTA38-G9-211 741*462mm 1790*1500*580mm 95 15
92 HBJ---1100KW-QSK38-G5-211 875*480mm 2110*2010*500mm Bộ trao đổi nhiệt Bộ trao đổi nhiệt
93 HBJ---1300KW-KTA50-G3-011 Bộ trao đổi nhiệt 1790*1750*580mm Bộ trao đổi nhiệt Bộ trao đổi nhiệt
94 HBJ---150KW-6CTA-00010000 Bộ trao đổi nhiệt 1200*970*530mm Bộ trao đổi nhiệt Bộ trao đổi nhiệt
95 HBJ---2000KW-QSK60-G8-211 Bộ trao đổi nhiệt 2110*2010*642mm 136 lõi đã mua
96 HBJ---200KW-NTA855-G2A-00 Bộ trao đổi nhiệt 1110*850*480mm Bộ trao đổi nhiệt Bộ trao đổi nhiệt
97 HBJ---400KW-KTA19-G8-0001 Bộ trao đổi nhiệt 1500*1340*5351mm Bộ trao đổi nhiệt Bộ trao đổi nhiệt
98 HBJ---400KW-KTA19-P600-00 Bộ trao đổi nhiệt 1500*1340*535mm Bộ trao đổi nhiệt Bộ trao đổi nhiệt
99 HBJ---400KW-KTA19-P680-00 Bộ trao đổi nhiệt 1500*1340*535mm Bộ trao đổi nhiệt Bộ trao đổi nhiệt
100 HBJ---610KW-KTA19-G8A-000 Bộ trao đổi nhiệt 1540*1200*624mm Bộ trao đổi nhiệt Bộ trao đổi nhiệt
101 HBJ---KT38-GA-211011000 Bộ trao đổi nhiệt 1790*1500*580mm Bộ trao đổi nhiệt Bộ trao đổi nhiệt
102 HBJ---KTA38-G5-21101100 Bộ trao đổi nhiệt 1790*1500*580mm 95 15
103 HBJ---KTA38-G9E-211011000 730*525mm 1860*1830*675mm 163 15㎡
104 HBJ---KTA50-G16A-21101100 Bộ trao đổi nhiệt 1860*1830*745mm Bộ trao đổi nhiệt Bộ trao đổi nhiệt
105 HBJ---KTA50-G7E-211011000 730*525mm 1860*1830*748mm 171 26.3
106 HBJ---KTA50-GS8-211011000 Bộ trao đổi nhiệt 1860*1830*675mm Bộ trao đổi nhiệt Bộ trao đổi nhiệt
107 HGK---1000KW-KTA38-G5-100 Bộ trao đổi nhiệt 1850*1750*600mm Bộ trao đổi nhiệt Bộ trao đổi nhiệt
108 HGPBJ---450KW-QSX15-G8-10 Bộ trao đổi nhiệt 1600*1200*635mm Bộ trao đổi nhiệt Bộ trao đổi nhiệt
109 HGPBJ---6LTAA8.9-10004000 Φ1*1mm 1550*1070*5351mm 70 15
110 HGPBJ---KTAA19-P673-10004 Bộ trao đổi nhiệt 1710*1480*555mm Bộ trao đổi nhiệt Bộ trao đổi nhiệt
111 HGPBJ---KTAA19-P818-10004 326*590mm 1710*1480*555mm 99.5 4
112 HGPBJ---QSM11-G1-10004010 Bộ trao đổi nhiệt 1500*1200*500mm Bộ trao đổi nhiệt Bộ trao đổi nhiệt
113 HGPBJ---QSNT-G3-100040100 414*416mm 1681*1480*545mm 89 4
114 HGPGK---180KW-6BTAA-01130 Bộ trao đổi nhiệt 1354*1000*475mm Bộ trao đổi nhiệt Bộ trao đổi nhiệt
115 HSKBJ---300KW-QSL8.9-2010 Bộ trao đổi nhiệt 1640*1200*560mm Bộ trao đổi nhiệt Bộ trao đổi nhiệt
116 HSKBJ---500KW-QSX15-G8-20 Bộ trao đổi nhiệt 1611*1500*714mm 100 30
Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
Giới thiệu về Weichuang

Từ những ngày đầu sản xuất tổ máy phát điện và bộ tản nhiệt vào năm 2003, chúng tôi đã mở rộng hoạt động kinh doanh sang hơn 30 quốc gia với đội ngũ hơn 250 nhân viên. Là một doanh nghiệp R&D và sản xuất bộ tản nhiệt cho tổ máy phát điện có uy tín, OEM Thích hợp cho bộ tản nhiệt máy phát điện Cummins Nhà sản xuất và Thích hợp cho bộ tản nhiệt máy phát điện Cummins Nhà cung cấp, vận hành hai cơ sở sản xuất tiêu chuẩn với diện tích hơn 60.000 mét vuông. Với đội ngũ kỹ thuật hơn 50 kỹ sư cốt cán, chúng tôi đã xây dựng một hệ thống công nghiệp toàn diện bao gồm R&D, sản xuất và thử nghiệm, đạt công suất sản xuất hàng năm là 150.000 bộ. Là Thích hợp cho bộ tản nhiệt máy phát điện Cummins Nhà máy, thiết bị sản xuất bộ tản nhiệt kim loại tấm tiên tiến chuyên nghiệp đảm bảo chất lượng sản phẩm, hiệu quả cao và đảm bảo giao hàng.

Phản hồi tin nhắn

Tin tức và thông tin

Bộ tản nhiệt máy phát điện Cummins: Phạm vi phủ sóng toàn bộ

Chúng tôi sản xuất và cung cấp bộ tản nhiệt được thiết kế chính xác cho tất cả các dòng động cơ máy phát điện Cummins chính — từ các thiết bị dòng B nhỏ gọn đến nền tảng QSK loại megawatt. Mỗi bộ tản nhiệt được thiết kế để phù hợp với cấu hình loại bỏ nhiệt cụ thể, cấu hình mạch làm mát và các yêu cầu lắp đặt của mẫu động cơ mục tiêu. Dưới đây là thông tin tổng quan theo từng loạt sản phẩm để giúp bạn xác định giải pháp làm mát phù hợp.

Dòng B & Dòng C — 17 đến 275 kVA

Dòng B (4BT, 4BTA, 6BTA, 6BTAA) và Dòng C (6CTA, 6CTAA) là một trong những động cơ Cummins được triển khai rộng rãi nhất trong các máy phát điện thương mại. Bộ tản nhiệt dòng B thường sử dụng cấu hình quạt truyền động bằng dây đai, gắn động cơ với lõi nhôm hoặc đồng thau. Động cơ dòng C sử dụng hệ thống làm mát sau tăng áp, yêu cầu bộ tản nhiệt có phần làm mát không khí tích hợp (CAC) hoặc một lõi làm mát sau riêng biệt.

Các yếu tố lựa chọn chính cho phạm vi này bao gồm khả năng tương thích về đường kính quạt, kích thước kết nối bể trên và bể dưới và liệu hệ thống lắp đặt là dạng trượt mở hay dạng kín. Các biến thể điều khiển bằng động cơ (từ xa) có sẵn để triển khai trong nhà hoặc container, nơi việc định tuyến luồng khí phải được tách biệt khỏi khoang động cơ.

Các mô hình được bảo hiểm: 4BT3.9-G2, 4BTA, 4BTA3.9-G13, 6BTA, 6BTAA, 6CTA, 6CTAA, 6CTAA8.3-G9 và các biến thể dẫn động động cơ.

Dòng F & Dòng Z — Nền tảng nhỏ gọn và mô-đun

Dòng F (F2.8) được thiết kế cho các ứng dụng máy phát điện hạng nhẹ và cho thuê trong đó dấu chân nhỏ gọn và triển khai nhanh chóng là những ưu tiên. Gói bộ tản nhiệt của nó bị hạn chế về kích thước nên việc xác định kích thước lõi và vỏ bọc chính xác là rất quan trọng để tránh thất thoát tuần hoàn.

Động cơ dòng Z (6ZTAA13) cung cấp năng lượng cho máy phát điện 400–550 kVA và có tải thải nhiệt cao hơn theo yêu cầu lõi tản nhiệt định dạng lớn hơn với độ sâu vây mở rộng . Cả hai cấu hình điều khiển bằng quạt và điều khiển bằng động cơ đều có sẵn. Ví dụ: bộ tản nhiệt dẫn động động cơ 6ZTAA13-G4-D có đường bao 1575×1286×1135mm và Diện tích tản nhiệt 152 m2 .

Các mô hình được bảo hiểm: F2.8-G3, 6ZTAA13-G3, 6ZTAA13-G4, 6ZTAA13-G4-D.

Dòng L — 6LTAA9.5 (275–400 kVA)

Dòng động cơ 6LTAA9.5 có cấu hình tăng áp và làm mát sau để tạo ra nhu cầu làm mát mạch kép : làm mát bằng nước áo khoác và một mạch không khí nạp nhiệt độ thấp riêng biệt. Bộ tản nhiệt cho dòng sản phẩm này phải cung cấp đủ diện tích lõi cho cả hai mạch mà không vượt quá giới hạn đường bao lắp đặt.

Bộ tản nhiệt chạy bằng quạt 6LTAA9.5-G1 đạt diện tích tản nhiệt là 74,9 mét vuông , trong khi phiên bản điều khiển bằng động cơ mở rộng điều này thành 93,3 mét vuông - thích hợp cho việc lắp đặt ở môi trường xung quanh cao hoặc giảm độ cao.

Các mô hình được bảo hiểm: 6LTAA, 6LTAA9.5-G1, 6LTAA9.5-G1-D.

Dòng N — NTA855 & NTAA855 (350–500 kVA)

Động cơ dòng N (NTA855, NTAA855) là loại động cơ có hành trình dài đã được chứng minh là có lưu lượng nước làm mát đáng kể. Bộ tản nhiệt của chúng được đặc trưng bởi đường kính quạt lớn (Φ850–Φ950mm) và dung tích chứa nước cao (30–65 L) , cần thiết để điều chỉnh nhiệt ổn định trong điều kiện nguồn điện chính liên tục.

Đối với các ứng dụng yêu cầu lắp đặt từ xa - chẳng hạn như máy phát điện trong thùng chứa hoặc phòng máy phát điện - có sẵn cấu hình bể chứa nước nằm ngang điều khiển bằng động cơ (loại WS), cho phép đặt bộ tản nhiệt cách động cơ tới hàng chục mét. Kích thước ống và cột áp tĩnh phải được tính toán kỹ lưỡng để duy trì trong khả năng áp suất bơm nước làm mát của động cơ.

Các mô hình được bảo hiểm: N855-DM, NTA855-G1/G1A/G2A/G4/P500, NTAA855-G7/G7A/G7A-D.

Dòng KTA19 — 400–700 kVA

Động cơ KTA19 và KTAA19 là động cơ được làm mát sau tăng áp công suất cao với tải nhiệt đáng kể của bộ làm mát trung gian đòi hỏi phải có sự quản lý chuyên tâm. Các bộ tản nhiệt chạy bằng quạt trong dòng sản phẩm này sử dụng đường kính quạt lên tới Φ1150mm và đạt được diện tích tản nhiệt từ 57,3 m2 (KTA19-G4) đến 212,4 m2 (KTAA19-G5) , tùy thuộc vào biến thể.

Đối với các ứng dụng máy bơm công suất chính (KTA19-P600 đến P840), các cụm bộ tản nhiệt thùng nước nằm ngang và loại từ xa mang đến sự linh hoạt khi lắp đặt trong khi vẫn duy trì công suất nhiệt tối đa. Tùy chọn bộ trao đổi nhiệt (vỏ và ống) cũng có sẵn cho các hệ thống làm mát vòng kín.

Các mô hình được bảo hiểm: KTA19-G4/G8/P750/P840, KTAA19-G5/G7/G7-8/P818, cùng với các biến thể loại điều khiển từ xa WS và HBJ.

Dòng KTA38 — 800–1400 kVA

Dòng KTA38 đại diện cho một trong những thách thức khắt khe nhất về nhiệt của Cummins trong phạm vi dưới megawatt. Tổng lượng nhiệt thải ra ở mức đầy tải có thể đạt tới 800–1000 kW , yêu cầu các cụm tản nhiệt có đường kính quạt lên tới Φ1556mm và diện tích tản nhiệt đạt tới 233,9 m2 (KTA38-G9) .

Cả hai cấu hình điều khiển bằng quạt và điều khiển bằng động cơ đều có sẵn. Đối với các trung tâm dữ liệu, địa điểm khai thác và cơ sở dầu khí nơi máy phát điện được lắp đặt trong nhà, bộ tản nhiệt bể nước ngang từ xa (loại WS) và bộ trao đổi nhiệt dạng tấm (loại HBJ) cung cấp công suất nhiệt cần thiết với khả năng định vị từ xa linh hoạt — cách xa động cơ tới nhiều mét.

Các mô hình được bảo hiểm: KTA38-G(G2)/G2A/G5/G9, KTAA38-G9A, cùng với các biến thể bộ trao đổi nhiệt và điều khiển từ xa WS và HBJ.

Dòng QSK — 1000 kW đến 4500 kW

Nền tảng QSK (QSK19, QSK23, QSK50, QSK60) cung cấp năng lượng cho các máy phát điện công suất cao, quan trọng trong bệnh viện, trung tâm dữ liệu, nhà máy khai thác và nền tảng ngoài khơi. Ở quy mô này, tổng lượng nhiệt thải ra có thể vượt quá 2–4 MW mỗi đơn vị , biến việc thiết kế hệ thống làm mát thành một bài tập kỹ thuật ở cấp độ dự án.

Bộ tản nhiệt cho động cơ QSK là bộ tản nhiệt lớn nhất trong danh mục Cummins của chúng tôi. Ví dụ, bộ tản nhiệt QSK60-G8-P có tính năng Đường bao 2714×2619×1205mm, dung tích chứa nước 315,5 L và diện tích tản nhiệt 570,7 m2 — làm cho nó trở thành một trong những bộ tản nhiệt đơn vị có cường độ tỏa nhiệt cao nhất trong các ứng dụng của bộ máy phát điện. Cấu hình truyền động bốn động cơ có sẵn cho luồng không khí tối đa và độ dự phòng đáng tin cậy.

Các mô hình được bảo hiểm: QSK19-G4/G11, QSK23-G3, QSK50-G17, QSK60-G4-P/G8-P/G23-P, QST30-G4, K50N-G10.

Dòng QSB / QSL / QSX / QSZ — Nền tảng QS (30–900 kVA)

Nền tảng QS (Hệ thống lượng tử) bao gồm phổ công suất rộng thông qua các động cơ tuân thủ quy định về khí thải, được điều chỉnh bằng điện tử. Hệ thống quản lý nhiệt và nhiên liệu tích hợp của họ thường dẫn đến nhiệt độ không khí nạp cao hơn và yêu cầu nhiệt độ nước làm mát chính xác hơn so với người tiền nhiệm cơ khí.

  • QSB7-G5: Đường kính quạt Φ900mm, diện tích tản nhiệt 73 m2 — thích hợp cho máy phát điện loại 200 kVA.
  • QSL8.9-G4 / QSL9-G7: Nền tảng L9 tầm trung; cả hai tùy chọn chạy bằng quạt và chạy bằng động cơ với diện tích tản nhiệt 78,8–88,7 m2.
  • QSX15-G8: Nền tảng X15 công suất cao; Diện tích tản nhiệt 115,3 m2, đường kính quạt Φ1155mm.
  • QSZ13-G2/G3/G7/G310: Nền tảng Z13 bao phủ 450–600 kVA; diện tích tản nhiệt 106,5–129,5 m2.

Tất cả các bộ tản nhiệt dòng QS đều được thiết kế với các thông số kỹ thuật của vây lõi được tối ưu hóa cho động cơ giới hạn nhiệt độ nước làm mát được chứng nhận , đảm bảo duy trì sự tuân thủ mà không làm giảm hiệu suất trong các điều kiện môi trường xung quanh định mức.

Dòng VTA — Công suất cao cấu hình V (500–1200 kVA)

Cấu trúc khối chữ V của động cơ VTA28 đặt ra các yêu cầu phân phối chất làm mát cụ thể. Bộ tản nhiệt phải cung cấp dòng chảy đối xứng qua cả hai dãy xi lanh để tránh mất cân bằng nhiệt. Bộ tản nhiệt VTA28-G5 và VTA28-G6 có đường kính quạt Φ1260–Φ1460mm và diện tích tản nhiệt của 175,3 mét vuông , có lõi sâu để xử lý tải nhiệt kết hợp giữa nước và bộ làm mát dầu đặc trưng của động cơ chữ V lớn.

Các mô hình được bảo hiểm: VTA28-G5, VTA28-G6.

Dòng MTA — Giải pháp làm mát hàng hải

Máy phát điện hàng hải dựa trên động cơ MTA (Marine Turbocharged Aftercooled) hoạt động trong môi trường mà bộ tản nhiệt làm mát bằng không khí truyền thống là không thực tế. Bộ tản nhiệt MTA của chúng tôi được thiết kế như bộ trao đổi nhiệt nước áo khoác làm mát bằng nước biển hoặc mạch nước thô. Các lựa chọn vật liệu bao gồm bó ống đồng niken để chống nước mặn và các bộ phận bằng titan cho môi trường khắc nghiệt ngoài khơi.

Tốc độ dòng nước biển và kích thước bộ lọc chính xác là điều cần thiết để duy trì bề mặt truyền nhiệt sạch. Tất cả các thiết kế bộ trao đổi nhiệt MTA đều tuân thủ các yêu cầu về van điều nhiệt cần thiết để ngăn chặn sự xếp chồng ướt và ngưng tụ trong quá trình hoạt động tải thấp.

Các mô hình được bảo hiểm: MTAII-G2A, MTAAII-G3.

Dòng QSNT — Nền tảng khí đốt tự nhiên và nhiên liệu sinh học

Máy phát điện Cummins chạy bằng khí đốt trên nền tảng QSNT thể hiện một hồ sơ nhiệt đốt khác nhau so với các động cơ diesel, thường chạy ở nhiệt độ không khí nạp cao hơn. Bộ tản nhiệt QSNT kết hợp phần làm mát sau nhiệt độ thấp để ngăn chặn tiếng gõ trong khi vẫn duy trì công suất đầu ra trên các thành phần nhiên liệu khác nhau.

Các thiết bị QSNT-G3 và QSNT-G4X có đường kính quạt lên tới Φ945mm với diện tích tản nhiệt là 69,5–139,8 m2. Các biến thể của bộ trao đổi nhiệt dạng tấm từ xa (HGPBJ) có sẵn để lắp đặt trong đó bộ tản nhiệt phải được tách rời khỏi vỏ máy phát điện.

Các mô hình được bảo hiểm: Loại từ xa QSNT-G3, QSNT-G4X, QSNT-G3 HGPBJ.

Cách chọn bộ tản nhiệt Cummins phù hợp

Để xác nhận thông số kỹ thuật chính xác của bộ tản nhiệt cho dự án của bạn, cần có thông tin sau:

  1. Model động cơ và số model máy phát điện (ví dụ: KTA19-G8, QSX15-G8) — điều này xác định dữ liệu loại bỏ nhiệt lõi và kích thước kết nối.
  2. Kiểu cài đặt - vị trí trượt mở, có mái che, trong container hoặc từ xa - xác định xem áp dụng cấu hình điều khiển bằng quạt hay động cơ.
  3. Nhiệt độ môi trường xung quanh và độ cao - cả hai yếu tố đều ảnh hưởng đến công suất của bộ tản nhiệt và có thể yêu cầu bù giảm công suất thông qua diện tích lõi lớn hơn hoặc công suất quạt bổ sung.
  4. Chu kỳ nhiệm vụ — nguồn điện chính, liên tục, dự phòng khẩn cấp — tác động đến giới hạn nhiệt cần thiết trong thiết kế.
  5. Yêu cầu môi trường đặc biệt — tiếp xúc với vùng ven biển/nước mặn, nhiệt độ cao của sa mạc hoặc biển ngoài khơi — xác định các thông số kỹ thuật xử lý vật liệu và bề mặt.

Nhóm kỹ thuật của chúng tôi có thể tham khảo chéo mô hình động cơ của bạn với cơ sở dữ liệu sản xuất đầy đủ của chúng tôi và đề xuất cấu hình bộ tản nhiệt tối ưu. Kích thước tùy chỉnh, kết nối không chuẩn và yêu cầu thay thế OEM tất cả đều nằm trong phạm vi dịch vụ tiêu chuẩn của chúng tôi.
